CAD-Funktionen Linien


siehe auch Codes Linien
siehe auch Linie aus Kopierfunktion

Linien benutzen den Kennbuchstaben L ("Line").







LN PT  PT
Linie zwischen 2 Punkten

  Startpt           Startpunkt der Linie.
  Endpt             Endpunkt der Linie.
  [unlimited]       begrenzt / unbegrenzt

Beispiel:
L1=P1 P(100 100)





LN parallel
Linie parallel zu Linie / Vektor, durch einen Punkt.
  Der Punkt kann verschoben werden.

  Direction         Richtung der Linie als Vektor
  [BasePoint]       ein Punkt der Linie.
  [Länge]a          Länge, optional
  [X-offset]        X-Abstand vom Punkt
  [Y-offset]
  [Z-offset]
  [unlimited]       begrenzt / unbegrenzt

Beispiel:
# parellel zur X-Achse, mit Y-Offset:
L2=DX Y(10)





LN PT Direct. [Length,Rot.Angle,TiltAngle]
Linie durch Punkt, parallel zu Vektor (Linie);
   gedreht in der Konstuktionsebene oder normal dazu.

  Point             ein Punkt der Linie.
  Direction         Richtung - Vektor
  [Length]          Länge, optional.
  [Angle-Rot.]      Drehwinkel in der Konstruktionsebene
  [Angle-Tilt]      Kippwinkel normal zur Konstruktionsebene
  [unlimited]       begrenzt / unbegrenzt


Beispiele:
Linie durch Punkt mit fixem Winkel
L3=P1 ANG(45)

Linie durch Punkt parallel zu Linie L1
L4=P1 D(L1)

Linie durch P1 parallel zu L1 90 Grad in der Konstruktionsebene gedreht:
L4=P1 D(L1) ANG(90)





LN LN Dist.          (parall)
Linie parallel zu Linie mit Abstand.

  parall to Line   Basislinie (Richtung)
  Dist.            Normalabstand der Line von der Basislinie
  [Position]       keine Angabe: links; Versionsnummer
                   1, 2 seitlich rechts / links; 3, 4 oben / unten

Beispiel:
Parallel zu L1, im Abstand 10, Seite oben:
L8=L1 VAL(10) MOD(3)





LN LN LN [Rotate Tilt] (mid)
Linie als Mittellinie / Winkelhalbierende, zusätzlich drehen.
  Die Linie geht als Winkelhalbierende durch den Schnittpunkt;
  ist bei parallelen Linien eine Mittellinie.

  Line 1            Linie 1
  Line 2            Linie 2
  [Angle-Rot.]      Drehwinkel in der Konstruktionsebene
  [Angle-Tilt]      Kippwinkel normal zur Konstruktionsebene

Beispiel:
Linie als Winkelhalbierende von L1, l2
L9=L1 L2

Linie als Winkelhalbierende, um 90 Grad gedreht
L9=L1 L2 ANG(90)

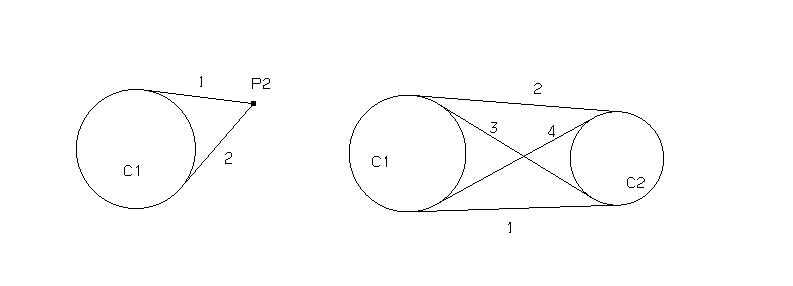

LN tangent to line/circ/curve",            "TNG"
Es wird eine tangentiale Line an 2 lineare Objekte erzeugt.
Eingabeobjekte können sein:
 Punkte, Kreise, Kurven.

- Tangente bilden an:
  - Kurve und Punkt auf dieser Kurve
  - Vektor oder Linie (Richtung) und Kurve
  - 2 Kurven (zB 2 Kreise)

  object 1
  object 2
  [solutionNr]      Versionsnummer
  [REVers]          Pageup / Page Down ("REV")
  [unlimited]       begrenzt / unbegrenzt

Wenn ein Objekt eine Linie oder ein Vektor ist:
  Tangente mit fixer Richtung erzeugen (parallel zu Linie/Vektor).

Tangente an Kurve durch Punkt auf CURVE; nur eine Lösung;  Punkt zuerst selektieren
Tangente von Punkt an Kurve;             n Lösungen;       Kurve zuerst selektieren


solutionNr / object -:


Beispiel:
# Line tangential an Kreis, parallel zu Linie.
L1=C1 D(L1) MOD(1)

# Linie tangential an 2 Kreise
L5=C1 C2 MOD(1)
