CAD-Funktionen für Kreise:

siehe auch Codes Kreise

Kreise benutzen den Kennbuchstaben C ("Circle").





CIR Cen Radius [Z-Axis-Vector] [CW/CCW]
360-Grad-Kreis aus
  Mittelpunkt,
  Radius oder Punkt, am Kreis
  Optional: [Achs-Vektor]
  Optional: Drehrichtung; Standard ist CCW (CounterClockWise)

# Kreis (360 - Grad)
C20=P20 P21
C20=P20 P21 CW
C20=P20 VAL(25)
C20=P20 VAL(25) DY





CIR Axis Point [CW/CCW]
360-Grad-Kreis aus
  Kreisachse
  Punkt am Kreis.
  Optional: Drehrichtung; Standard ist CCW (CounterClockWise)

# Kreis um around horiz. Linie
C23=L(P(0 0 0) DX) P(10 10 0)





CIR Cen Tang
Kreis aus Mittelpunkt, tangential an Element.
  Centerpoint   neuer Kreismittelpunkt.
  Tang          Tangentenelement:  Punkt, Linie, Kreisbogen, Polygon;
                  Linien und Kreise aus CCV.
  [Version]     nur für Tangente an Kreis:  1=kleiner Kreis, 2=großer Kreis.

# Mittelpunkt, tangential|  an Line / Circ
C1=P1 L1
C1=P1 C1

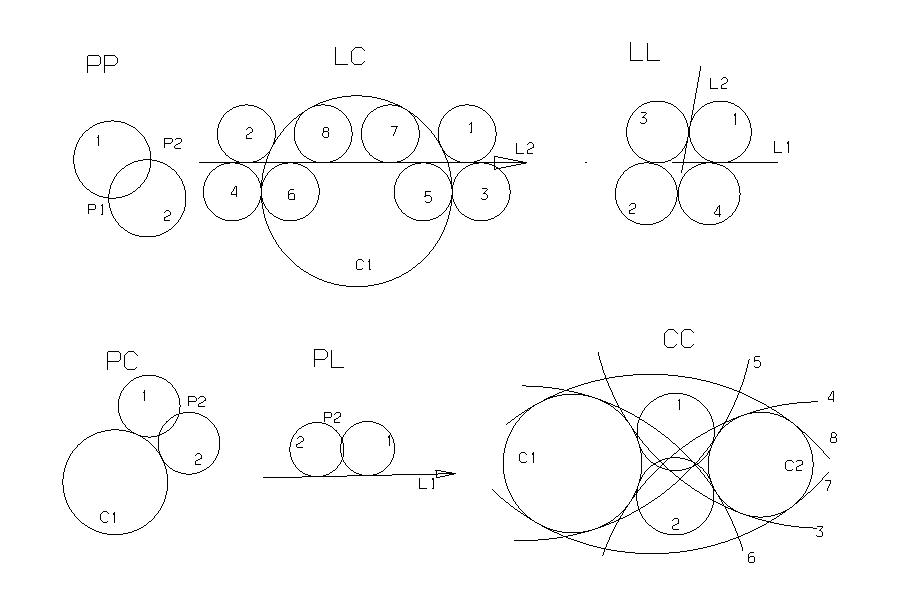

CIR Tang Tang Radius [Version]
Kreis, tangential an zwei Elemente, mit fixem Radius, Positionsangabe.
  Element:  (derzeit nur) Punkt, Linie oder Kreisbogen.
  Version:  1 - 8 (es gibt bis max 8 Lösungen; PgUp / PgDown-Taste).




# Tangential an 2 Elemente, Radius.
# C1=P1,L1,Radius,Seite
# C2=P1,C1,Radius,Seite
# C5=L1,L2,Radius,Seite
# C5=L1,C1,Radius,Seite
# C5=C1,C2,Radius,Seite
L1= X(10)
L2= Y(10)
C1=L1 L2 VAL(5) MOD(1)

# 2 Punkte am Umfang, Radius.
# C1=P1 P2 Radius Seite Z-Achs-Vektor
P20=P(98.6 5.4 0)
P21=P(114.5 -15.2 0)
C22=P20 P21 VAL(12) MOD(1) DZ

# Punkt am Umfang, Tangente, Radius.
# C1=P1 L1 Radius Seite
L20=P(44.6 -32.8 0) P(86.5 -69.3 0)
P26=P(56.2 -35.5 0)
C21=P26 L20 VAL(8) MOD(2)

# Punkt am Umfang, tangential an Kreis.
# C2=P1 C1 Radius Seite
C20=P(114.5 -15.2 0) VAL(12) DZ
P27=P(96.9 -19.7 0)
C21=P27 C20 VAL(8) MOD(1)




CIR Tang Tang Tang [Version]
Kreis tangential an 3 Elemente.
  Element:  (derzeit nur) Punkt, Linie oder Kreisbogen.
  Version:  1 - 8 (es gibt bis max 8 Lösungen; PgUp / PgDown-Taste).

Eingabepunkte dürfen sich auch genau auf einem Eingabelement befinden.

# Kreis zwischen 3 Linien
C20 = L20 L21 L22




CIR CI  Radius [REV]
Konzentrischer Kreis;
  Radius     Eingabe von Radius oder einem Punkt am Kreisumfang
  [REV]      optional: Umdrehungsrichtung ändern (CW - Uhrzeigersinn)


C20=P(-245 0 0) P(-200 0 0)
# Konzentrischer Kreis mit Radius 66
C21=C20 66
# Konzentrischer Kreis durch Punkt (-300 0 0) im Uhrzeigersinn
C22=C20 P(-300 0 0) REV




ARC Cen Ang1 Ang2 Radius   [CW/CCW]
Kreisbogen durch Mittelpunkt, Winkel-Startpunkt, Winkel-Endpunkt und Radius.

  Winkel-Startpunkt: der Winkel vom Kreismittelpunkt zum Startpunkt;
  Winkel-Endpunkt: der Winkel vom Kreismittelpunkt zum Endpunkt;
  [CW/CCW] ist die Drehrichtung; optional ("CW").

#   Mittelpunkt, Viertelkreis, R=10, Uhrzeigersinn.
C21=ARC P20 ANG(0) ANG(90) 10 CW




ARC Cen PT Angle [Z-Axis]       ARC
Kreisbogen durch Punkt auf Mittelachse, Startpunkt, Öffnungswinkel und -
   - optional - Achsvektor.
  Achsvektor optional.

# 90-Grad Kreisbogen beginnend auf P21, run um Achse P20 - DZ
C21=ARC P20 P21 ANG(90) DZ




ARC PT PT Radius [Z-Axis] [CW/CCW] [Version]      ARC
Kreisbogen durch Startpunkt, Endpunkt und Radius.
  Achsvektor optional.
   Version 1 und Default = Öffnungswinkel 0-180 Grad
   Version 2 = Öffnungswinkel 180-360 Grad

# Kreisbogen aus Startpunkt Endpunkt Radius Achsvektor
C21=ARC P(251 23 0) P(189 75 0) VAL(50) DZ




ARC PT Tang Radius [Angle] [Z-Axis] [CW/CCW]       ARC
Kreisbogen durch Startpunkt, Startrichtung und Radius.
  Startrichtung: die Tangente an den Kreis im Startpunkt.
    Ein Vektor (oder Linie, Kreisbogen, Polygon, Ellipse, B-Spline, Kloth.).
  Radius.
  Angle: Öffnungswinkel, optional; Standard ist 360 Grad.

  Achsvektor optional. Andere Seite durch Umdrehen des Vektor (zB "DIZ").
  [CW/CCW] ist die Drehrichtung; optional ("CW").

# Beispiel: Endtangente einer Klothoide als Startrichtung.
S20=CLOT P(0 0 0) DX ANG(30) 0 10
P20=P(S20 1)
D20=TNG P20 S20
C20=ARC P20 D20 25 ANG(30)




ARC PT PT Cen [Z-Axis] [CW/CCW]              ARC
Kreisbogen durch Startpunkt, Endpunkt und Mittelpunkt
  Achsvektor optional. Seite wechseln:
  [CW/CCW] ist die Drehrichtung; optional ("CW").

C20=ARC P(10 6) P(16 0) P(10 0) DIZ




ARC PT PT PT         [CW/CCW]         ARC1
Kreisbogen durch drei Punkte am Umfang.
  [CW/CCW] ist die Drehrichtung; optional ("CW").

C20=ARC1 P(0 0) P(10 0) P(10 10)


____________________________________________________________________________
Andere:

# die Drehrichtung eines existierenden Kreises umdrehen
C2=C1,REV
